హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్

హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్ విస్తృతంగా ఉపయోగించబడుతుంది, ప్రాసెసింగ్ షాఫ్ట్, డిస్క్ టైప్ వర్క్‌పీస్ కోసం ఉపయోగించవచ్చు, నాన్-సర్క్యులర్ కర్వ్ ప్రాసెసింగ్‌ను సాధించవచ్చు. అభ్యర్థించిన విధంగా సిస్టమ్ మరియు ఉపకరణాలు ఐచ్ఛికంగా ఉంటాయి.

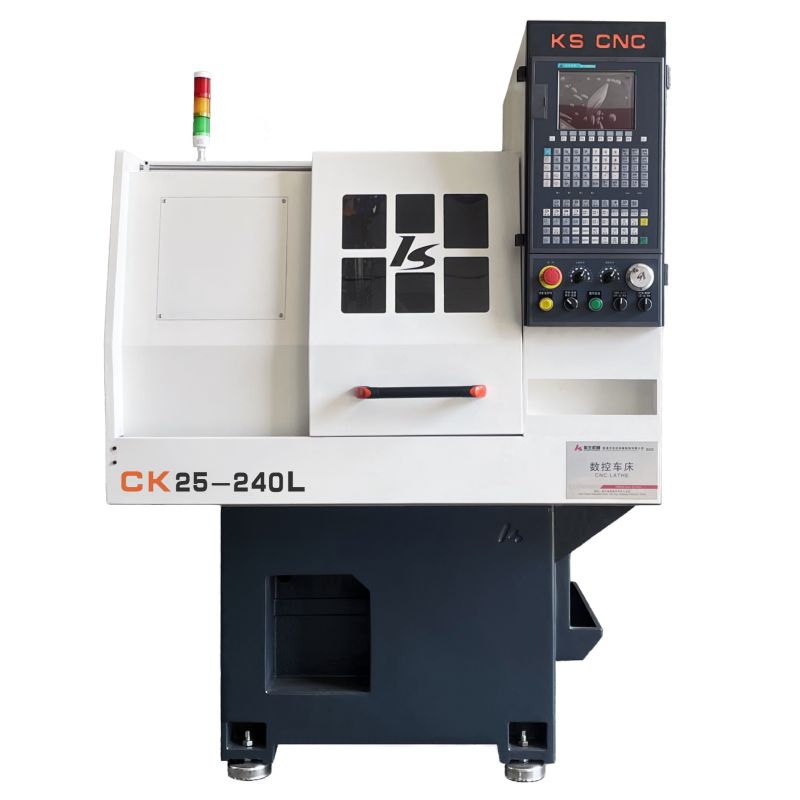

మోడల్:TCK25-240L

విచారణ పంపండి

ఉత్పత్తి వివరణ

హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్ యొక్క వివరణాత్మక ఉత్పత్తి పరిచయం

TCK25-240L హై ప్రెసిషన్ చిన్న CNC లాత్ మెషిన్ మంచి నాణ్యతతో సహేతుకమైన-ఖర్చుతో కూడిన, ఆచరణాత్మక రకం యంత్ర పరికరాలు. యంత్రం చాలా విస్తృత శ్రేణి వినియోగాన్ని కలిగి ఉంది, ఇది అంతర్గత మరియు బాహ్య టర్నింగ్, టేపరింగ్, వృత్తాకార ఆర్క్, థ్రెడ్, బోరింగ్, రీమింగ్ ఆఫ్ యాక్సిల్ మరియు డిస్క్ వర్క్‌పీస్‌కు అనుకూలంగా ఉంటుంది. ఇది నాన్-సర్క్యులర్ కర్వ్ మ్యాచింగ్‌ను కూడా సాధించగలదు, మీరు CNC సిస్టమ్‌ను ఎంచుకోవచ్చు. మరియు మీ అవసరానికి అనుగుణంగా ఐచ్ఛిక ఉపకరణాలు.

హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్‌పై ప్రామాణిక కాన్ఫిగరేషన్

Spindleï¼Spindle యూనిట్
Systemï¼Wind 2000TCEVï¼Standardï¼
GSKï¼ఆప్షనల్ï¼
KNDï¼ఆప్షనల్ï¼
ఇన్వర్టర్ ¼SINEE
లీనియర్ గైడ్ï¼CSK
బేరింగ్ ¼HRB
బాల్ Screwï¼QIJIAN/QIXUAN
Motorï¼Servomotor

హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్‌పై పరామితి

		యూనిట్	TCK25-200L
ఉత్పత్తి సామర్థ్యం	గరిష్టంగా మంచం మీద స్వింగ్	మి.మీ	Ï210
	గరిష్టంగా క్రాస్ స్లయిడ్ మీద స్వింగ్	మి.మీ	Ï120
	ప్రాసెసింగ్ పొడవు	మి.మీ	240
	దియా. కుదురు రంధ్రం యొక్క	మి.మీ	Ï25
కుదురు	గాలము	N/A	కొల్లెట్
	వేగం పరిధి	Rpm	100-5000
	ముగింపు వివరణ	N/A
ఫీడింగ్	X- అక్షం వేగంగా కదిలే వేగం	m/min	28(2510)
ఫీడింగ్	Z-అక్షం వేగంగా కదిలే వేగం	m/min	28(2510)
స్ట్రోక్	X-యాక్సిస్ గరిష్టం. ప్రయాణం	మి.మీ	240
స్ట్రోక్	Z-యాక్సిస్ గరిష్టం. ప్రయాణం	మి.మీ	240
ఖచ్చితత్వం	X/Z అక్షం పునరావృత స్థాన ఖచ్చితత్వం	మి.మీ	0.005
మోటార్	సర్వోమోటర్	కిలోవాట్	1.5
ఇతర	బిగింపు మోడ్	N/A	వాయు బిగింపు
	టూల్ హోల్డర్	N/A	కట్టర్ అమరిక
	సాధనం పరిమాణం	మి.మీ	16
	లోడ్ చేయబడిన సాధనం సంఖ్య	pcs	6
	మొత్తం కొలతలు (LWH)	మి.మీ	110010601700
	ఎత్తు (బేస్ నుండి స్పిండిల్ వరకు)	మి.మీ	1010
	N.W		850

హై ప్రెసిషన్ స్మాల్ CNC లాత్ మెషిన్‌లో ఫీచర్లు

1.కాస్ట్ మోనో-బ్లాక్, స్లాంట్ బెడ్ నిర్మాణం.
2.హెవీ-డ్యూటీ డిజైన్, మెషిన్ బేస్ మరియు బెడ్ వన్-పీస్ కాస్టింగ్.
3.HIWIN/CSK రోలర్ రకం లీనియర్ మోషన్ గైడ్‌వే.
4.హై ప్రాసెసింగ్ సామర్థ్యం మరియు అధిక ఖచ్చితత్వం.
